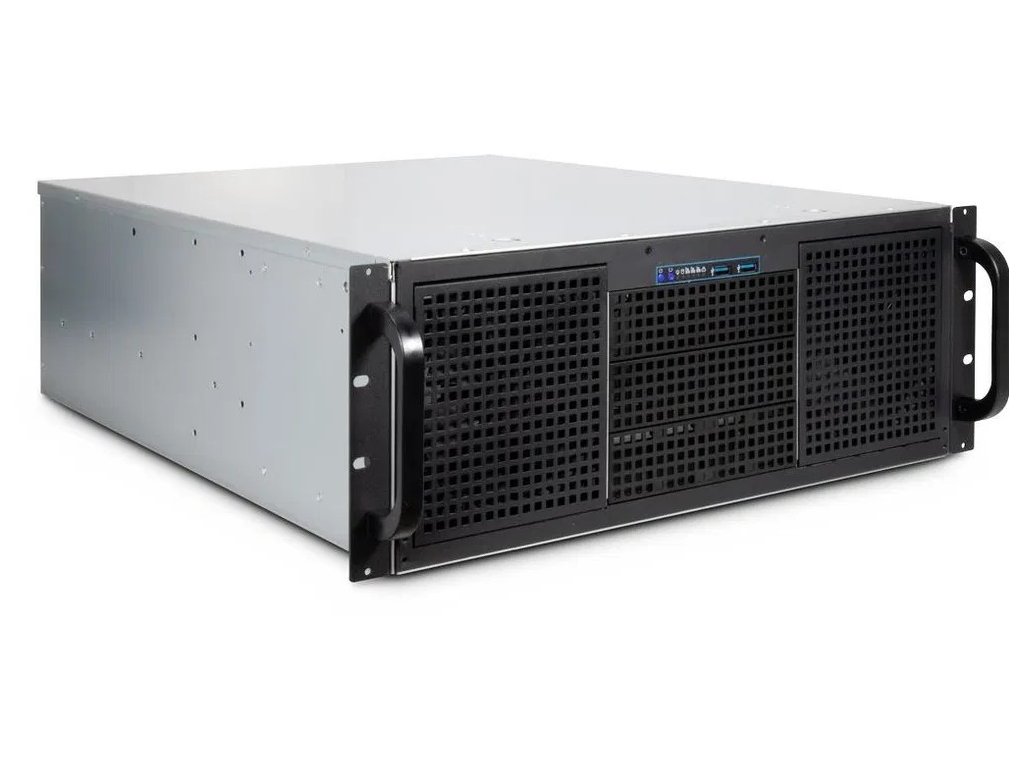

    Computing unit Smart

    Kód: 95
    Computing unit Smart
    1 800 EUR
    Skladem
    Můžeme doručit do:
    28.1.2026

    Description of device communication with Siemens S7-1200 / S7-1500 PLC

    1. Communication type

    The device communicates with the PLC via the S7 protocol (Siemens S7 Communication), which is the native protocol of Siemens S7-1200 and S7-1500 PLCs. Communication runs over Ethernet (TCP/IP) on the standard port 102 (ISO-on-TCP).

    2. Network connection

    • Client–server communication:

      • The PLC acts as the S7 server.

      • The camera system’s computing unit acts as the S7 client, establishing the connection and reading/writing data to/from the PLC memory.

    • IP addresses must be within the same network subnet.

    • Fixed IP addresses for both sides are recommended.

    3. PLC-side configuration

    • Enabling S7 communication:

      • In the TIA Portal project, the CPU setting “Permit access with PUT/GET communication from remote partner” (or “Allow communication via S7”) must be enabled.

      • This allows external clients to access PLC data via the S7 protocol.

    • Data access:

      • Data exchange is handled via data blocks (DB).

      • These DBs must be set as non-optimized (standard compatibility mode) so they can be accessed using absolute addresses (e.g. DB10.DBD4).

      • Optimized DBs cannot be read or written directly via the S7 protocol.

    • Data structure:

      • One or more communication DBs can be created for data exchange.

      • All standard data types are supported: BOOL, INT, REAL, DWORD, etc.

      • Addressing is fixed (inputs in one data block, outputs in another).

    • Security settings:

      • If access protection (Protection Level) is enabled on the PLC, external S7 access must be allowed.

      • For higher security levels, TSAP identifiers or S7 connection parameters can be used.

    4. Device-side configuration

    The device is configured with:

    • PLC IP address,

    • Rack number (usually 0) and CPU slot (for S7-1200/1500 typically 1),

    • Data block numbers and variable offsets.

    The device cyclically reads and writes values to the corresponding data blocks according to the configuration.

    Detailní informace

    Detailní popis produktu





    Popis komunikace zařízení s PLC Siemens S7-1200 / S7-1500

    1. Typ komunikace

    Zařízení komunikuje s PLC přes S7 protokol (Siemens S7 Communication), který je nativní komunikační protokol PLC řady Siemens S7-1200 a S7-1500. Komunikace probíhá po Ethernetu (TCP/IP) na standardním portu 102 (ISO-on-TCP).

    2. Síťové připojení

    • Komunikace je typu Client–Server:

      • PLC funguje jako S7 server,

      • Výpočetní jednotka kamerového systému jako S7 klient, který navazuje spojení a čte/zapisuje data z/do paměti PLC.

    • IP adresy musí být ve stejné síťové podsíti.

    • Doporučujeme nastavit pevné IP adresy pro obě strany.

    3. Nastavení na straně PLC

    1. Aktivace S7 komunikace:

      • V projektu TIA Portal musí být v nastavení CPU povolena možnost “Permit access with PUT/GET communication from remote partner” (případně “Allow communication via S7”).

      • Tím se umožní externím klientům přístup k datům přes S7 protokol.

    2. Přístup k datům:

      • Data pro výměnu se ukládají do datových bloků (DB).

      • Tyto bloky musí být označeny jako neoptimalizované (standard compatibility mode), aby k nim bylo možné přistupovat přes absolutní adresy (např. DB10.DBD4).

      • Optimalizované DB nelze číst/zapisovat přímo přes S7 protokol.

    3. Struktura dat:

      • Lze vytvořit jeden nebo více komunikačních DB pro výměnu dat se zařízením.

      • Je možné využívat všechny datové typy: BOOL, INT, REAL, DWORD, apod.

      • Adresace je pevně stanovena (vstupy jednom datovém bloku, výstupy v jiném datovém bloku).

    4. Bezpečnostní nastavení:

      • Pokud je na PLC aktivní ochrana přístupu (Protection Level), je nutné povolit externí přístup přes S7.

      • V případě vyšších úrovní zabezpečení je možné využít TSAP identifikátory nebo S7 connection parameters.

    4. Nastavení na straně zařízení

    • V zařízení se nastavuje:

      • IP adresa PLC,

      • Číslo racku (obvykle 0) a slotu CPU (pro S7-1200/1500 obvykle 1),

        Čísla datových bloků a offsety jednotlivých proměnných,

    • Zařízení cyklicky čte a zapisuje hodnoty do příslušných DB podle konfigurace.
